磁柵尺介紹

磁柵尺（Magneticscale）是一種多見于工業生產自動化機械行業的線形位移測量計劃方案，由于其耐用度強，對自然環境規定不高，慢慢取代了對自然環境規定嚴苛的電子光學平行線測量方案。

作為自動化機械行業里不常見的精細偏移檢驗計劃方案，磁柵尺應用普遍，特別是在適用檢驗行程安排長、測量精度規定高、工作狀況繁雜的大中型數控車床。磁柵尺安裝便捷，抗干擾性強，耐沖擊性強，不容易遭受震動、煙塵、污垢、油漬等危害，耐熱和耐寒特性也比較突顯。

磁柵尺基礎構成與基本原理

磁柵尺關鍵由2個一部分構成，磁尺和磁頭。

磁尺

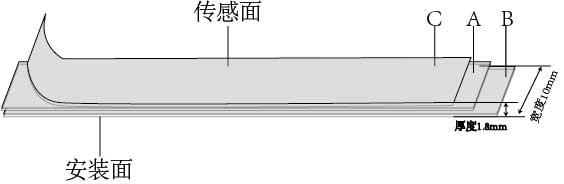

磁尺是磁柵尺角位移傳感器的關鍵構成構造，為感應器位移測量與地圖定位出示檢驗的標準參考。磁尺由非導磁不銹鋼鋼帶（ferromagneticstainless-steelstrip）、吸磁原材料、防護層構成。

尼龍帶為基材，經涂敷、化學沉淀或是電鍍工藝吸磁原材料塑料薄膜，在再永磁材料頂層上覆熔融防護層，維護磁尺在應用中讀磁帶機對永磁材料的磨壞。磁尺錄磁時，先將磁尺固定不動，磁帶機依據一定光波長的標準數據信號，以一定的速率運作并穿過一定頻率的等效電路電流量，那樣磁尺上就錄上等間隔的被磁化數據信號，磁數據信號以NS-SN-NS的順序排序，因而磁柵尺角位移傳感器的磁感應強度呈規律性轉變，磁數據信號的間隔規格型號多種多樣，不一樣磁數據信號間隔的磁尺檢驗精密度也不盡相同，立即危害了自動化機械的精確測量操縱實際效果。

磁頭

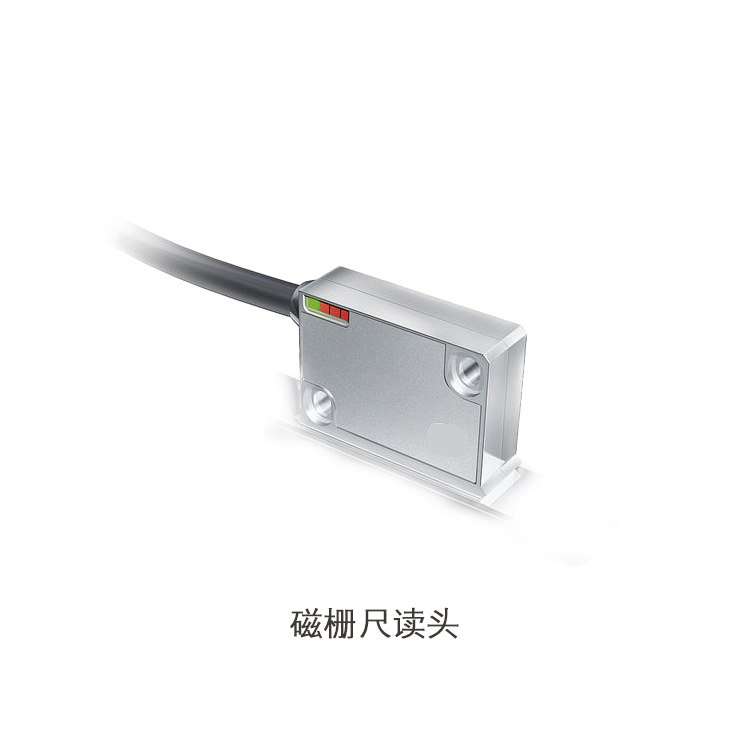

磁頭是開展磁-電變換的變換設備，它把紀錄在磁尺上被磁化數據信號變換為電子信號傳至檢驗電源電路中，完成位移測量或是地圖定位。磁頭也是磁柵尺角位移傳感器的重要元器件，關鍵有勵磁調節器繞阻和數據信號輸出繞阻構成，磁頭根據勵磁調節器繞阻提供的鼓勵工作電壓，將檢驗到的磁數據信號變換為差分信號，用以動態性或是靜態數據精確測量。

基本概念

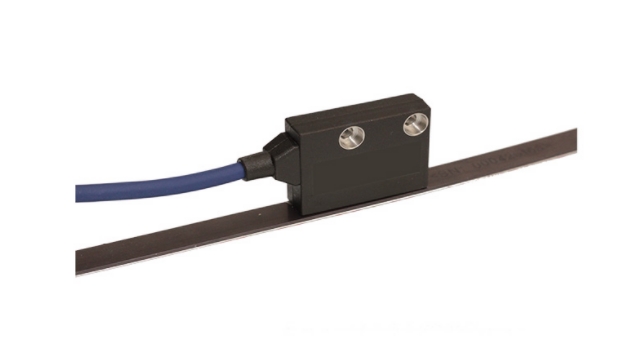

磁頭與磁尺根據非接觸式安裝開展載入，安裝間距為0.1-2毫米。磁尺上的NS-SN-NS極形成含有不一樣方位的電磁場，讀磁帶機在順著磁尺健身運動的全過程中磁感應到電磁場的轉變并將這一電磁場轉變轉換為模擬量輸入數據信號或是數據量數據信號輸出。

三、磁柵尺的優點

屏幕分辨率在亞微米范疇

測量精度高

精確測量覆蓋面廣（達到100m）

非接觸式安裝，沒有磨損

安裝便捷

抗干擾性強，耐沖擊性強

不容易遭受震動、煙塵、污垢、油漬等危害

耐熱和耐寒特性也比較突顯
